一、概述

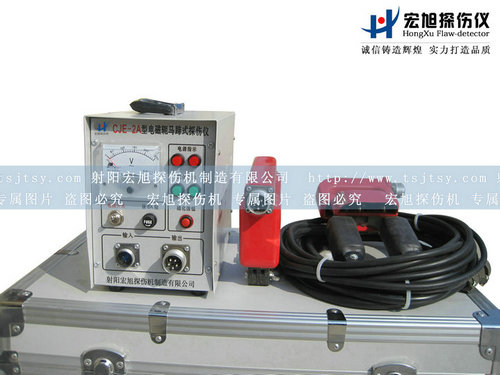

CJE-2A型便攜式磁粉探傷儀是便攜式無損檢測探傷儀的專用儀器，是采用磁場磁化工件的原理設計而成的小型便攜式磁粉探傷儀，具有對被探工件的裂紋顯示清晰，性能可靠穩定、操作方便等特點。該儀器交流磁化工件對檢測不同零件的材料有顯著的效果，對大型鐵磁材料及零件的局部探傷均適用。
該便攜式磁粉探傷儀利用可控硅組成無觸點的電子電路，噪音小、壽命長、體積小、重量輕、提升力大，活動關節可調。為適應探傷的需要該儀器可配電磁軛(馬蹄式)探頭使用。特別適用于平焊縫、角焊縫、鋼管壓力容器、管道、軸及形狀復雜的零部件的探傷
二、技術性能
1、 輸入電壓：~220V±10%，50Hz
2、 輸出電壓：AC 36V
3、 工作電流：輸入5A 輸出AC 8A~15A
4、 探頭極距：
1)磁軛探頭：25—250 mm 可調
2)馬蹄探頭：0—16 mm 可調
5、 提升力：
1)磁軛探頭：AC大于5Kg
2)馬蹄探頭：AC大于4Kg
6、 探頭重量：
a.磁軛2Kg
b.馬蹄2Kg
7、 儀器重量：5.5Kg
8、 儀器尺寸：230*110*165mm
9、 靈敏度：A型試片顯示清晰
三、主要結構特點
CJE-2A型便攜式磁粉探傷儀的所有電子元件及零部件，全部安裝在箱內，一般不會(huì )脫落，電路采用彩色軟線引出，便于辨別維修。整個儀器布局合理，結構緊湊，設計合理，使用操作方便，整機的重量平衡，攜帶方便。
附件電源電纜是一根三芯電纜，一端通過圓性三芯航空插座與儀器的面板的~220V電源插座相連。面板上設有電源開關電源指示充磁指示保險絲以邊操作者使用。
配套探頭采用高強度絕緣材料制成，檢驗合格后用環氧樹脂膠連成一體，達到既密封絕緣，又不易損壞，操作也比較舒適，探頭上有活動關節，可供用戶在特定的工件上靈活使用。
該便攜式磁粉探傷儀可配兩種探頭的適用范圍：
1、 D型磁軛探頭：配有活動關節、可對平面、曲面工件進行探傷。
2、 A型角焊縫探頭：對各種角焊縫，大型工件的內外角進行局部探傷，配有照明燈，適用于球罐內或光線較暗處。該探頭可配45度角活動關節從而大大提高了工作效率。
