| 產品名稱 | 產品型號 | 產品規格 |
| CDX-2磁粉探傷儀 | 磁粉探傷儀 | 探傷儀 |
多用磁粉探傷儀CDX-Ⅱ/CDX-2電話：0515-82354499 13962042555我公司本著一點一滴的積累、步步為營的拓展、鍥而不舍的追求，采取“一切為了客戶、為了客戶的一切”的基本原則，已成為一家生產經銷國內先進的各類科學器材、儀器儀表、實驗儀器等。自公司成立以來由于始終恪守信用、真誠服務于客戶，得到了各界人士的大力支持和關注，并同這些行業建立了良好的長期合作的關系。

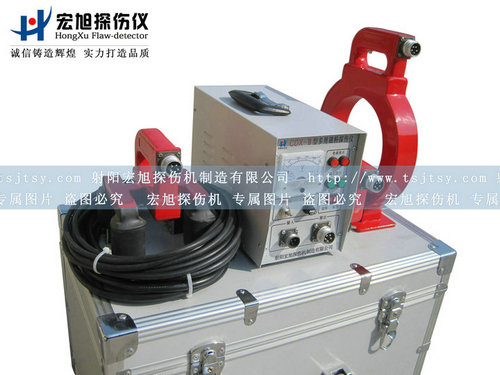

多用磁粉探傷儀CDX-Ⅱ/CDX-2是一款具有多種磁化方式的多用磁粉探傷儀器。該儀器同CDX-Ⅰ多用磁粉探傷儀、CDX-Ⅲ多用磁粉探傷儀基本相近，是我公司最近推出的新產品。采用可控硅作無觸點開關，具有噪音小、壽命長、操作簡單、方便、適應性強、工作穩定等優點。CDX-Ⅱ/CDX-2磁粉探傷儀除具有便攜式磁粉探傷儀的一切優點外，還具有了移動式磁粉探傷儀的某些長處。該儀器擴展了用途，簡化了操作，還具有退磁功能（自帶退磁機）。
多用磁粉探傷儀CDX-Ⅱ/CDX-2功能特點：該儀器也可配以下四種探頭：（隨機配A、D、Ec三種）
1、旋轉探頭（Ec）：能對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位顯示缺陷和傷痕。
2、電磁軛探頭（D）：它配有活關節，可以對曲面、平面工件進行探傷。
3、馬蹄探頭（A）：它可以對各種角焊縫，大型工件的內外角進行探傷。
4、磁環（O）：它能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。
總之，CDX-Ⅱ/CDX-2多用磁粉探傷儀是多種磁粉探傷儀的組合體，功能與應用范圍廣，尤其應用于不允許通電起弧破表面零件的探傷。
多用磁粉探傷儀CDX-Ⅱ/CDX-2技術參數
1．電源工作電壓: AC220V+/-10% 50Hz
2．探頭工作電壓: AC36V*2
3．探頭工作電流: 約8--12A
4．靈敏度: 可清晰完整地顯示(15/100)A型標準片上刻槽
5．外型尺寸: 260*140*170mm
6．重量: 主機重9kg
7．可配探頭:本廠生產的各種規格探頭(隨機配A、D、E三種頭)
8．提升力: 旋轉磁場探頭(E):10kg
9．磁軛探頭(D):大于5kg
多用磁粉探傷儀CDX-Ⅱ/CDX-2概述
攜帶式機種專用于對壓力容器、高壓管道焊縫和大型工件應力集中區的局部探傷，它的特點是輕小，可以到現場乃至高空進行探傷作業；我廠生產的攜帶式探傷儀，可配備各種探頭，兼備攜帶式探傷儀的所有功能。
多用磁粉探傷儀是具有多種磁化方式的磁粉探傷設備。儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。是最近推出的新產品，它除具有便攜式機種的一切優點，還具有移動機種的部分長處，擴展了用途，簡化了操作，還具有退磁功能。該機型屬于非接觸式超小型檢測儀器。具有旋轉磁場、磁軛、交流、直流等多種磁化方式。是一種簡單可靠、輕便、實用而高效的便攜式多功能磁粉探傷儀器?？膳銩、D、E、O四種型號探頭（隨機配A、D、E三種）。
1、馬蹄式探頭（A型）：它可以對各種角焊縫，大型工件的內外角進行探傷；
2、電磁軛探頭（D型）：它配有活關節，可以對曲面、平面工件進行探傷；
3、旋轉磁場探頭（E型）：它可以對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位探傷，可檢查工件表面全方位的缺陷和傷痕；
4、磁環式線圈（O型）：它可以滿足所有工件能放入線圈的周向裂紋的探傷，用它來檢測工件的疲勞痕（疲勞痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。
總之，該儀器是多種探傷儀的組合體，功能與應用范圍廣，尤其應用于不允許通電起弧的表面零件探傷。
儀器采用隔離變壓器向探頭提供36V電源,低電壓輸出,安全可靠,工作壽命長。具有體積小,重量輕,提升力大,活關節可調等特點。適用于船體、壓力容器、管道、橋梁、球罐、平板等制造業對平焊逢和角焊逢進行整體或局部探傷。也可攜帶到車間,實驗室和工作場地進行現場探傷
1、CDX-Ⅱ型多用磁粉探傷儀的面板說明：S1—電源開關；V6、V7—電源指示燈；F—電源保險絲；V—電壓表；V8、V9—充磁電流指示燈；X1—電源輸入插座（三芯航空插座）；X2—電流輸出插座（五芯航空插座）；
2、將電源電纜的圓形插頭插入儀器“電源輸入”的三芯插座內,電源電纜的另一頭插入交流220V的電網配電板插座內,打開電源開關S1,電源指示燈V6、V7亮,整機電源接通。
3、將探頭電纜上的五芯插頭插入儀器“電流輸出”的五芯插座內；
4、探頭磁極面應和被探工件表面接觸,方可按動手把上的“充磁”按鈕S3,這時“充磁指示”燈V8、V9亮,表明被探工件已被磁化；
5、手持探頭對準貼有試片（或試塊）的工件，噴灑磁懸液。按下探頭上的按鈕開關，工件被磁化，試片上的裂紋磁痕能清晰顯示；
6、旋轉磁場探頭的四磁極與工件接觸的最佳氣隙約0.5～1mm，調整探頭上的滾輪支架夾角，可改變旋轉磁場探頭對工件的氣隙大小，氣隙調的過小行走不便，調的過大又可能影響靈敏度；
7、儀器面板上的旋鈕開關切勿在充磁時調整，否則易損壞器件；
8、可使用探頭：旋轉磁場探頭、電磁軛探頭、馬蹄探頭、磁環；
9、做旋轉磁場探頭吸力試驗時，鐵板必須平整，四只滾輪滾動自如；做電磁軛探頭吸力試驗時，也應將活動關節螺釘放松，保證二磁極緊貼試塊表面；做馬蹄探頭吸力試驗時，應有和探頭面吻合的特殊試塊，做磁環試驗時，線圈內應放入工件充磁，感覺是否有吸力；（磁環不宜空載，否則電流太大易燒主變壓器及元器件）。
10、探頭的轉動部分須定期注入少量潤滑油；
11、多用磁粉探傷儀為斷續工作制。如使用過程中發生過熱，應停止工作一段時間，待冷卻后方可再次使用。
12、在探頭離開被探工件表面時，應及時松開探頭手把上的按鈕開關，防止空載時電源過大而損壞儀器。
13、儀器停用時,應關斷電源開關S1,在電網配電板上撥下儀器電纜插頭。
